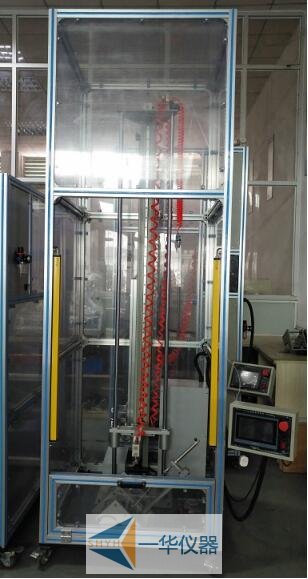

 一、手机定向跌落试验机用途
手机定向跌落试验机主要功能是评估产品在实际使用时客户可能意外将产品跌落后对产品性的影响,适用于:行动电话、PDA、电话机、电子辞典、CD、MP3、适配器等小型费类电子产品作原姿态及加速度跌落测试。
手机定向跌落试验机的机型为目前手机制造业最为广泛使用之机型:诺基亚、华为技术、中兴通讯、SHARP通信、三星、TCL、步步高、德赛电子等产品配合多角度装置可完成0°、45°、90°菱、角、面跌落。

三、产品特点

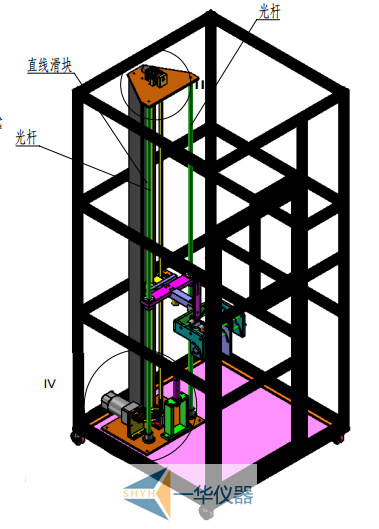

手机定向跌落试验机结构及设计原理:

  1. 双立柱直线轴承导向,伺服电机+同步带驱动升降,可任意设定测试高度,且定位准确;
  2. 触摸屏+高响应PLC控制,响应速度更快,运行更稳定,可测得加速度、最大落地末速度、试验时间等数据;
  3. 铝型材外围框架装有安全光幕,为操作者的安全提供了更可靠的保障;
  4. 吸盘夹具具有真空补偿功能,可快速补充正压气体,使样品瞬间释放;
  5. 跌落板多种材质可供选择,满足不同用户需求;
  6. 具有高度补偿功能,系统可自动计算导杆摩擦衰减,修正跌落高度,以保证落地末速度。

四、主要功能
  • 定向跌落测试
  • 自由跌落测试
  • 自动和手动功能
  • 基准高度补偿功能
  • 跌落高度、落地末速度、测试次数可设定
  • 延时释放和传感器检测释放选择功能
  • 数据测算功能,自动计算加速度、落地末速度、试验时间等
  • 气动脱钩,力量均匀稳定可靠
  • 安全保护功能(操作人员肢体进入设备内部,设备不启动,保护操作者安全)


五、主要技术参数
  1. 跌落高度:可在300-1800mm 范围内设定,位移精度为±0.5mm
  2. 跌落角度:可跌落样品的6个面、12个棱、8个角
  3. 相关标准:产品依据相关企业测试标准
  4. 测试样品规格:对角线尺寸小于190mm,重量小于1000g
  5. 夹具夹持最大宽度:200mm
  6. 吸盘夹具角度:0°、45°、90°
  7. 测试数据:跌落高度、加速度、末速度、试验时间、测试次数等
  8. 实测加速度:>9.8m/s²
  9. 时间增益设定范围:0.01-1s
  10. 控制模式:高度+定向,末速度+定向,高度+自由
  11. 测试样品种类:充电器、电池、工装模型等不规则产品;
  12. 跌落面尺寸:400*400*50mm
  13. 跌落面材质:A3铁板、木板、大理石板
  14. 驱动方式:伺服电机+同步齿形带
  15. 控制方式:触摸屏+PLC
  16. 气源要求:不低于0.6MPa洁净的压缩空气(客户自备)
  17. 电源要求:AC220V±10%   50Hz
  18. 设备功率:500W




  跌落高度:可在300-1800mm 范围内设定,位移精度为±0.5mm 跌落角度:可跌落样品的6个面、12个棱、8个角 相关标准:产品依据相关企业测试标准 测试样品规格:对角线尺寸小于190mm,重量小于1000g 夹具夹持最大宽度:200mm 吸盘夹具角度:0°、45°、90° 测试数据:跌落高度、加速度、末速度、试验时间、测试次数等 实测加速度:>9.8m/s² 时间增益设定范围:0.01-1s 控制模式:高度+定向,末速度+定向,高度+自由 测试样品种类:充电器、电池、工装模型等不规则产品; 跌落面尺寸:400*400*50mm 跌落面材质:A3铁板、木板、大理石板 驱动方式:伺服电机+同步齿形带 控制方式:触摸屏+PLC 气源要求:不低于0.6MPa洁净的压缩空气(客户自备) 电源要求:AC220V±10% 50Hz 设备功率:500W
